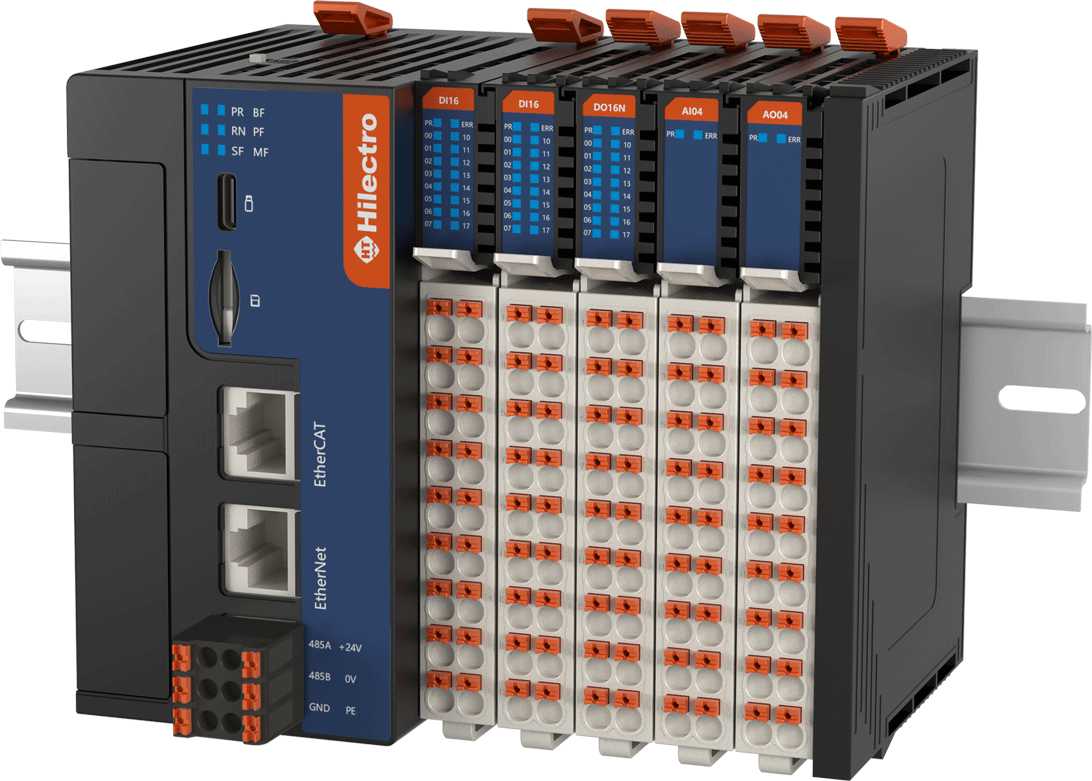

E100系列可编程控制器

产品型号： E101A-0808N/E112A-0808N/E112C-0808N

产品分类：控制器

服务：由海天驱动提供技术支持

尺寸： 101.5mm x 69.1mm x 104.6mm(L x W x H)

重量：约262.8g

* 标配2路以太网和1路RS485接口

* 支持EtherCAT运控总线8轴

* 双卡槽设计扩展更灵活

* 刀片式结构空间更节省

* 脱落式快压端子安装更高效

* 支持总线脉冲多种轴控方式

* 支持自研平台和Codesys平台

规格参数

端口说明

尺寸详情

参数	E101A-0808N	E112A-0808N	E112C-0808N
程序容量	128KB	128KB	512KB
数据容量	64KB	64KB	128KB
掉电保持空间	4KB	4KB	16KB
指令速度	400M
位运算	0.0425us
以太网口数	1	2	2
TCP连接总数	16(Modbus TCP+Socket)	10(Modbus TCP+Socket)	10(Modbus TCP+Socket)
ModbusTCP	主站:16(最大连接数) 从站:16(最大连接数)	主站:10(最大连接数) 从站:10(最大连接数)	主站:10(最大连接数) 从站:10(最大连接数)
可带轴数	脉冲4轴	EtherCAT 3轴+脉冲4轴	EtherCAT 8轴+脉冲4轴
高速输入	单相8路200K（最多4路AB 相，默认4倍频）
高速输出	4轴200K（脉冲+方向）
EtherNET	支持ModbusTCP、TCP/IP，支持程序上传、下载和固件升级
EtherCAT	不支持	支持1路EtherCAT主站，最多支持32个从站	支持1路EtherCAT主站，最多支持32个从站
CAN	选配CAN扩展卡，可支持1路主站，最多支持30个从站（内置120Ω终端电阻拨码开关）
RS485	本体:本体支持2路，可做主站或从站，支持Modbus协议，最多支持 30个从站扩展:选配485扩展卡，可支持2路
RS232	需配232扩展卡（暂无）
USB	1路Type-C，支持程序上下载、软件监控调试
SD卡	支持固件升级、数据存储
RUN/STOP	支持系统运行、停止切换
右侧扩展	支持数字量、模拟量、高速计数等扩展模块 (注意:最多扩展16个)
选配卡	支持485、CAN、EtherNet、RTC选配卡 (注意:每种选配卡最多扩展一个)

	电源规格
供电电源	24V DC±10%
电源额定电流	1A

	工作环境
工作/储藏温度	0℃ ~ 50°C/-25℃~75℃
相对湿度	5~95%RH,无结露
海拔高度	≤2000m
IP防护等级	IP20
使用环境	无腐蚀性、可燃气体
污染等级	等级2
EFT抗扰度/Surge抗扰度/ESD抗扰度	Zone B(典型工业环境等级),符合IEC61131-2
抗振/抗冲击性能	符合 IEC61131-2

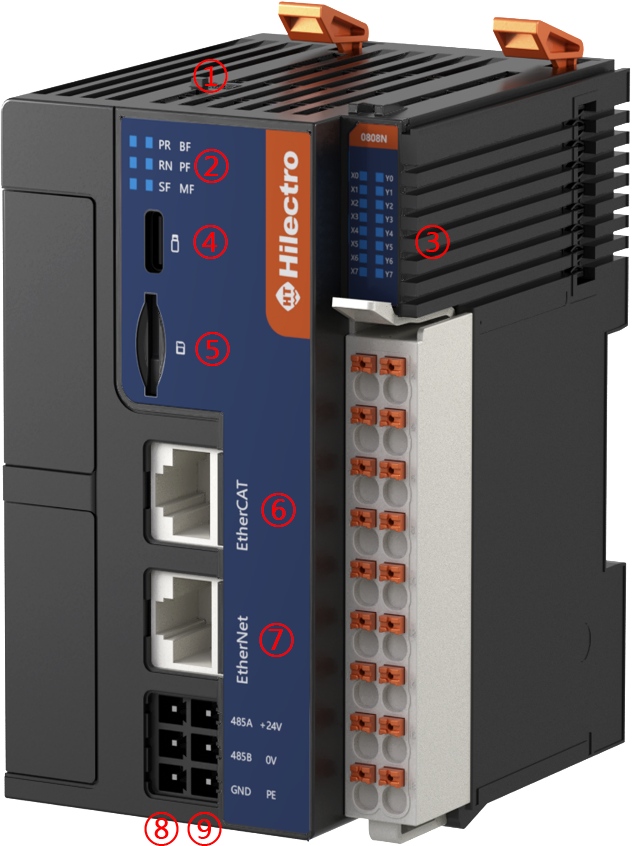

①拨码开关控制PLC运行/停止

②PLC指示灯

上电指示灯PR	亮起:24VDC 供电正常 / 熄灭:无供电
系统运行指示灯RN	亮起:系统运行 / 熄灭:系统停止
系统故障指示灯SF	亮起:有故障 / 熄灭:无故障
总线故障指示灯BF	亮起:有故障 / 熄灭:无故障
PLC运行异常指示灯PF	亮起:有故障 / 熄灭:无故障
模块连接异常指示灯MF	亮起:有故障 / 熄灭:无故障

③IO指示灯常亮：表示输入/输出有效
熄灭：表示输入/输出无效

④Type-C接口与PC端通信

⑤SD卡槽可插入SD卡用以程序下载或数据存储

⑥EtherCAT接口用于EtherCAT通信

⑦以太网口以太网通信RJ45接口

⑧RS485 485A：数据发送接口
485B：数据接收接口
GND：通信接地端

⑨电源接口 +24V：直流电源+
0V：直流电源-
PE：接地端

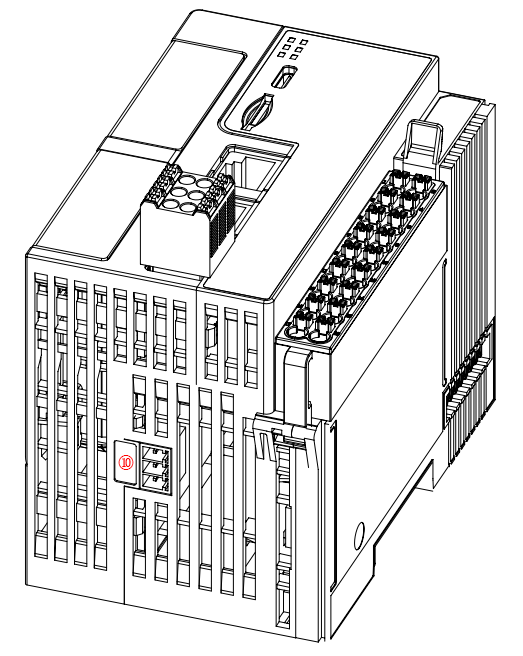

⑩RS485 在模块底部有第二组RS485接口

端子2

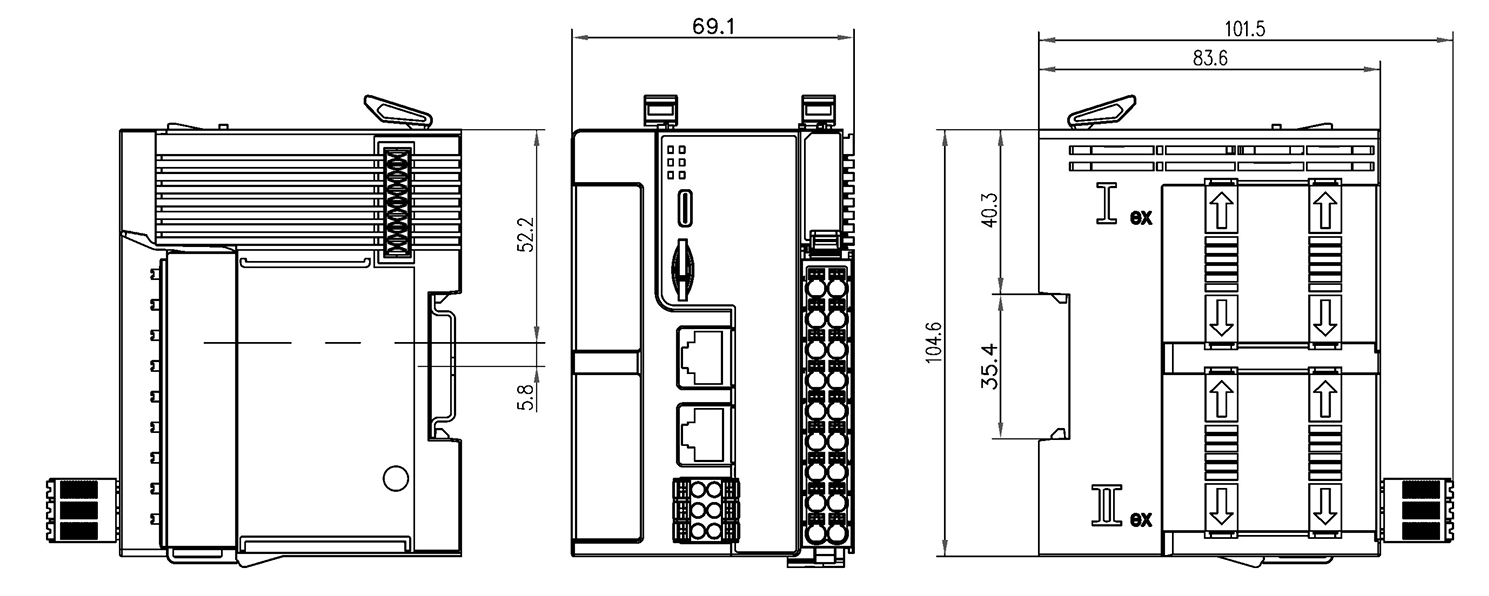

尺寸图
